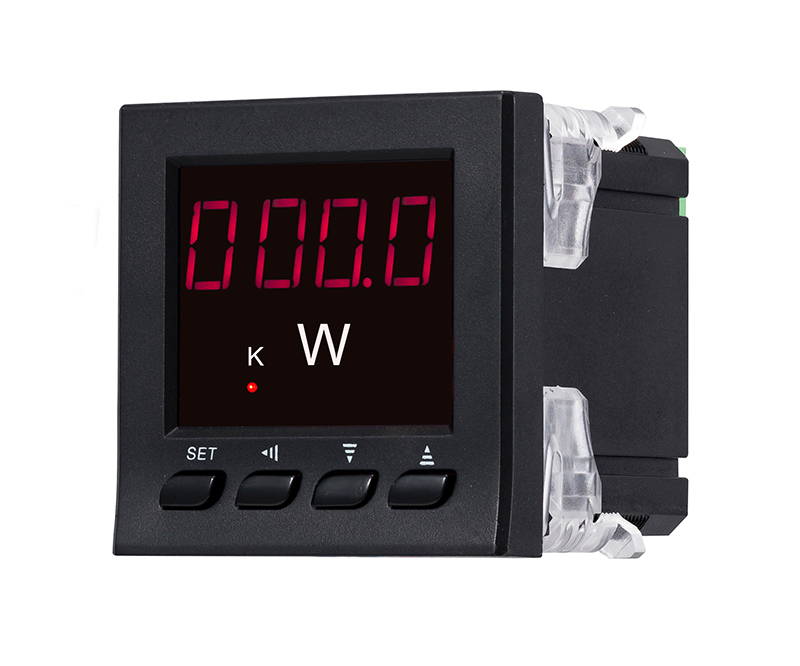

LED單相功率表

　　LED單相功率表的結構和工作原理：

　　LED單相功率表大多采用電動系測量機構。電動系功率表與電動系電流表、電壓表的不同之處：定線圈和可動線圈不是串聯起來構成一條支路，而是分別將固定線圈與負載串聯，將可動線圈與附加電阻串聯后再并聯至負載，由于儀表指針的偏轉角度與負載電流和電壓的乘積成面故可測量負載的功率。

　　直流電流功率的測量：

　?、儆秒妷罕砗碗娏鞅頊y(cè)量直流電路功率，功率等于電壓表與電流表讀數的乘積，既P=UI,式中，P為功率（W），U為電壓（V），I為電流（A）。

　　②用功率表測量直流電路功率，功率表的讀數就是被測負載的功率。

　　單相交流電路功率的測量:

　　測量單相交流電路的功率應采用單相功率表。功率表的接線必須遵守"發電機端"規則。功率表的正確接線應將標有"*"號的電流端鈕接至電源端，另一電流端鈕接至負載端；標有"*"號的電壓端鈕可接至任一端鈕，但另一電壓端鈕則應該接至負載的另一端。
